Fas­sa­den­plat­ten­an­ker

FIX-PA2 – Fas­sa­den­plat­ten­an­ker wur­den spe­ziell für die si­che­re und ein­­fa­­che Mon­ta­ge vor­ge­häng­ter Be­ton­plat­ten an last­tra­gen­den Ele­­men­­ten ent­wi­ckelt und sind so­mit leicht und si­cher zu mon­tieren.

Zu­nächst wer­den die Ein­bau­tei­le im Be­ton­fer­tig­teil­werk in die Scha­lung ein­be­to­niert, spä­ter auf der Bau­stel­le wer­den die zu be­fes­ti­gen­den Fas­­sa­­den­plat­­ten mit­hil­fe der Mon­ta­ge­tei­le mon­tiert.

FIX-PA2 – Fas­sa­den­plat­ten­an­ker sind ge­len­kig ge­la­gert und er­­mö­g­li­­chen da­durch ei­ne ver­än­der­li­che Nei­gung der Zug­stan­gen vor Ort.
Je nach Pro­jekt­er­for­der­nis kön­nen die Ober­tei­le ent­we­der als Ein­punkt- oder Zwei­punkt­la­ger ge­wählt wer­den und an die Wand oder auf die Decke be­fes­tigt wer­den.

Stan­dard­mä­ßig kön­nen die FIX-PA2 Las­ten von bis zu 45 kN tra­gen, bei spe­ziel­len An­for­de­run­gen sind aber auch Trag­wer­te bis zu 70 kN re­a­­li­­sier­­bar. HAZ METAL kann al­le er­for­der­li­chen Zu­be­hör­tei­le aus Edel­stahl be­mes­sen, her­stel­len und lie­fern. Un­sere tech­ni­sche Ab­tei­lung steht bei Rück­fra­gen hier­zu ger­ne zur Ver­fü­gung.

Um das Pro­dukt­sor­ti­ment im Fas­sa­den­ver­klei­dungs­be­reich zu kom­­plet­­tie­­ren, bie­tet HAZ zu­dem die Pla­nung und Pro­duk­tion von HAZ-BRA Brüs­tungs­an­kern an, die zur ein­fa­chen und si­che­ren Be­fes­ti­gung von fer­­ti­­gen Brüs­tungs­ele­men­ten auf tra­gen­de Un­ter­kon­struk­tio­nen ver­­wen­­det wer­den.

FIX-PA2 Fas­sa­den­plat­ten­an­ker

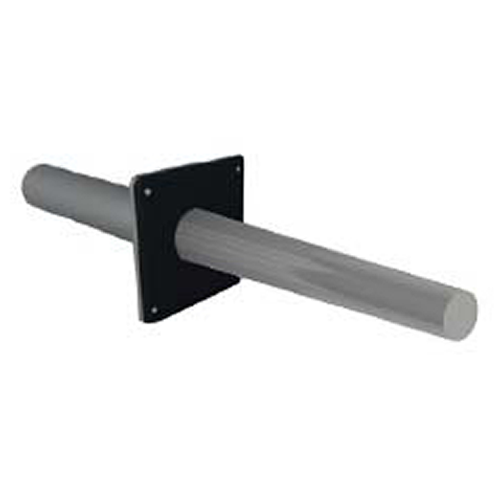

Ver­stif­tun­gen

  • Last­stu­fen bis 45 kN re­a­li­sier­bar.
  • Be­ste­hend aus Ein­bau- und Mon­ta­ge­teil.
  • Ein­bau­tei­le wer­den im Fer­tig­teil­werk ein­be­to­niert.
  • Ober­tei­le sind in drei ver­schie­de­nen Aus­fer­ti­gung­en er­hält­lich – Tri­an­gel, Steig­bü­gel und Da­nie­la.
  • - Ma­te­ri­al­gü­ten 1.4362 / 1.4462 (Duplex).
    •
  • Dor­ne bis zu 5,0 kN Be­las­tung.
  • Pass­hül­sen mit Durch­mes­sern 17 / 21 mm.
  • Oval­hül­sen mit Durch­mes­sern 17 / 21 mm.
  • Mör­tel­hül­sen mit Durch­mes­ser 40 mm.
    •

Druck­schrau­ben, Ge­win­de­hül­sen, Sog­hal­ter



FIX-BRA Brüs­tungs­an­ker


  • Im Sys­tem mit den PA2-An­kern kom­pa­tibel.
  • Druck­schrau­ben die­nen als Ab­stands­hal­ter für bis zu 240 mm.
  • Sog­hal­ter ver­an­kern die Druck­schrau­ben zu­sätz­lich ho­ri­zon­tal bei Wind­be­las­tung­en.
  • Ge­win­de­hül­sen bis M20 im Sys­tem er­hält­lich.
    •
  • Er­hält­lich als Nor­mal- oder At­tik­aus­füh­rung.
  • Je­weils mit oder oh­ne Jus­tier­schrau­be ver­füg­bar.
  • Ver­anke­rung er­folgt mit­tels An­ker­schie­ne oder Dü­bel.
  • Ein­spann­be­weh­rung be­steht stan­dard­mä­ßig aus B500B, für er­höh­te An­for­de­rung auch in Edel­stahl B500A NR er­hält­lich.
    •


Fas­sa­den­plat­ten­an­ker




Brüstungsanker


Vor­ge­fer­tig­te Be­ton­plat­ten wer­den mit­hil­fe der FIX-PA2-An­ker, die für ei­ne si­che­re und schnel­le Mon­tage sor­gen, an der Un­ter­kon­struk­ti­on be­fes­tigt. Je­de Plat­te wird mit zwei PA2-An­kern mon­tiert, um die Last gleich­mä­ßig zu ver­tei­len. FIX-BR-Sog­hal­ter wer­den ge­nutzt, um die Plat­ten vor Wind­­be­­las­­tun­g­en zu schüt­zen. Vier Halte­an­ker sind not­wen­dig, um je­de Plat­te zu be­fes­ti­gen. Bei tech­ni­schen Fra­gen oder bei der Aus­wahl des pas­sen­den An­kers steht un­se­re Tech­­nik­­ab­­tei­­lung je­der­zeit zur Ver­fü­gung.

Vor­ge­fer­tig­te Brüs­tungs­e­le­men­te wer­den mit den FIX-BRA Brüs­­tungs­­an­kern auf tra­gen­den Decken oder Un­ter­zü­gen be­­fes­­tigt. Die Brüs­tungs­an­ker stel­len ei­ne si­che­re Be­­fes­­ti­­gungs­­me­­tho­­de dar, da sie hoch be­last­bar sind und spe­ziell für die­­sen Ein­satz­zweck de­signt wur­den. In der Re­gel wer­den min­­des­­tens zwei BRA-An­ker ein­ge­baut, um ei­ne gleich­mä­ßi­ge Last­ten­­ver­­tei­­lung zu er­zie­len. Die Ver­an­ke­rung in der Brüs­­tungs­­plat­­te er­folgt durch die Ei­sen­stä­be aus B500B.
Im Unterzug werden die Anker mithilfe von Ankerschienen oder Dübeln befestigt.
